要求凭证国家制图标准绘制，，，，，可是也要求连系注塑模具厂家标准和国家未划定的厂家习惯画法
。。。。。在画模具总装图之前，，，，，应绘制工序图，，，，，并要切合制件图和工艺资料的要求
。。。。。由下道工序包管的尺寸，，，，，应在图上标写注明“工艺尺寸”字样
。。。。。若是成型后除了修理毛刺之外，，，，，再不举行其他机械加工，，，，，那么工序图就与制件图完全相同
。。。。。

注塑模具厂家在工序图下面标出制件编号、名称、质料、质料缩短率、绘图比例等，，，，，通常就把工序图画在模具总装图上
。。。。；；；嬷谱茏巴贾还芙幽1：1的比例，，，，，先由型腔最先绘制，，，，，主视图与其它视图同时画出
。。。。。

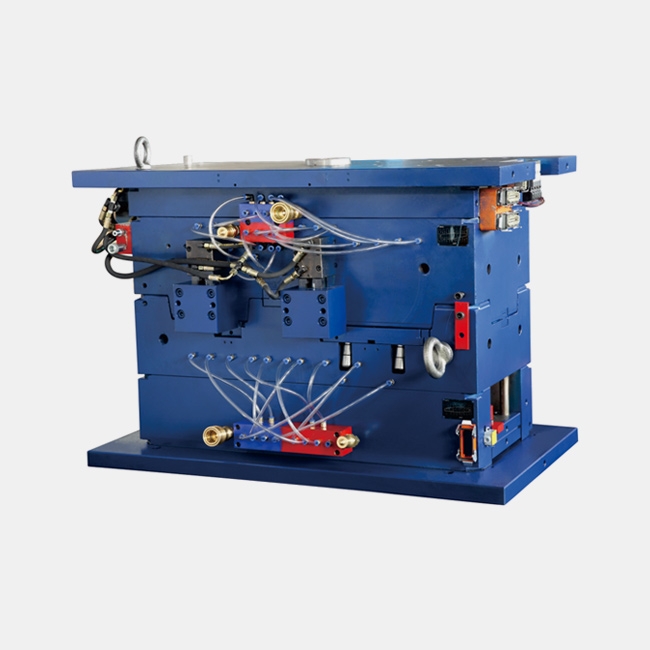

模具总装图应包括以下内容：

1)模具成型部分结构
。。。。。

2)浇注系统、排气系统的结构形式
。。。。。

3)分型面及分模取件方法
。。。。。

4)形状结构及所有毗连件，，，，，定位、导向件的位置
。。。。。

5)标注型腔高度尺寸(不强求，，，，，凭证需要)及模具总体尺寸
。。。。。

6)辅助工具(取件卸模工具，，，，，校正工具等)
。。。。。

7)按顺序将所有零件序号编出，，，，，并且填写明细表
。。。。。

8) 标注手艺要求和使用说明
。。。。。

模具总装图的手艺要求内容：

1)关于模具某些系统的性能要求
。。。。。例如对顶出系统、滑块抽芯结构的装配要求
。。。。。

2)对模具装配工艺的要求
。。。。。例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，，，，，并指出由装配决议的尺寸和对该尺寸的要求
。。。。。

3)模具使用，，，，，装拆要领
。。。。。

4)防氧化处置惩罚、模具编号、刻字、标记、油封、保管等要求
。。。。。

5)有关试模及磨练方面的要求
。。。。。
